2012年11月11日 Gainclone LM3875 ver.1 part1 ：主電路製作

為了完成我全系統 DIY 的想法，製作後級擴大機就只是時間表上先後順序的問題了。

Gainclone 是以 copy 47Lab 的銘機 Gaincard 而得名。

Gaincard 線路簡潔，元件也容易取得，實做容易，因此廣為 DIYer 重新實做。
網路上資料豐富，且外觀、內容都很多元，值得研究，可以說好聲好玩。
我在後級擴大機尚無任何經驗下，能出聲是我的首要目標。
因此 Gainclone 雀屏中選。

---

Gainclone 電路簡單，元件可視各人使用狀況稍做修改，因此版本多元。
我是參照  『PRBS的音響園地』
簡約主義的極至 – GainClone 後級裝機報告  並略做修改，進行實做。


使用的電路如下，總共才不過 12 個元件就能組成一聲道，真的超級簡單，
才符合我這個基礎裝配工的能力範圍。

不過圖中使用的是 SK3875，我使用的是 LM3875 ，封裝方式不同，腳位不同。
在此附上一張 LM3875 腳位對應圖。

實做過程太過血腥，所以都忘記拍圖。
只記得一開始太粗手粗腳，馬上就折斷一支 pin.....

只好隔天再殺出門重買一顆.....
還好今華電子還有最後一顆，被我收走。

剪掉 NC 腳後.....

接下來就小心對待它即可。
完成圖 (超級沒誠意...)

---

目前為測試階段，直接上簡單的橋整，用測試用的大 VA 變壓器一顆來測試。
目前已經找到合適的機箱，打算分三個機箱，電源、左聲道、右聲道。
並使用兩顆 18V*2 環形變壓器來推。
目前看到的資料 VA數要越大越好， V固定的情況下，換句話說電流輸出越大越好。
在體積與 VA的權衡下，打算使用兩顆 50VA 的變壓器，
這樣至少可以有每聲道 +-各 2A 的電流，應該可以滿足基本聆聽需求。

等裝機箱時再仔細拍照解說囉~~

---

2012/11/18 更新 - 原始搭配

原來的搭配：
OP：LM3875TF 每聲道 1 顆
濾波電容： Siemens Epcos  B41827 100v 85度C 1000uF   每聲道 2 顆
濾波並小電容：WIMA MKP10 300V/400V 0.1uF 每聲道 2 顆
回授電容：Rubycon BlackGate F 50V  220uF  每聲道 1 顆
RCA輸入電阻：國產 100k 0.6W  每聲道 1 支
輸入下地電阻：RIKEN RM   100K 2W 5% 理研碳精電阻  每聲道 1 支
回授電阻：KOA SPR5 20K 5W 5% 繞線電阻  每聲道 1 支
回授下地電阻：DALE CMF70 1K 1W 0.1%  軍規電阻  每聲道 1 支

橋式整流子：VISHAY GSIB1560 橋式 整流 二極體 600V 15A  每聲道 1 顆

整流子並電容：Siemens Epcos B32512 0.01uf 400V   每聲道 4 顆

變壓器：自用測試環形變壓器 18Vac * 4 提供給兩聲道各 +- 18Vac

RCA端子： Neutrik RCA 端子

喇叭座：國產鍍金大喇叭座(紅黑)

被埋沒的 LM3875 TF

Epcos 1000uF 濾波電容

WIMA MKP10 0.1uF  濾波並電容

本機用的最高貴的電容，BlackGate F type 220uF 當回授電容

KOA SPR5 20K 5W 5% 與 Riken 碳精

VISHAY GSIB1560 橋整 600V 15A 及並電容 Epcos 0.01uf

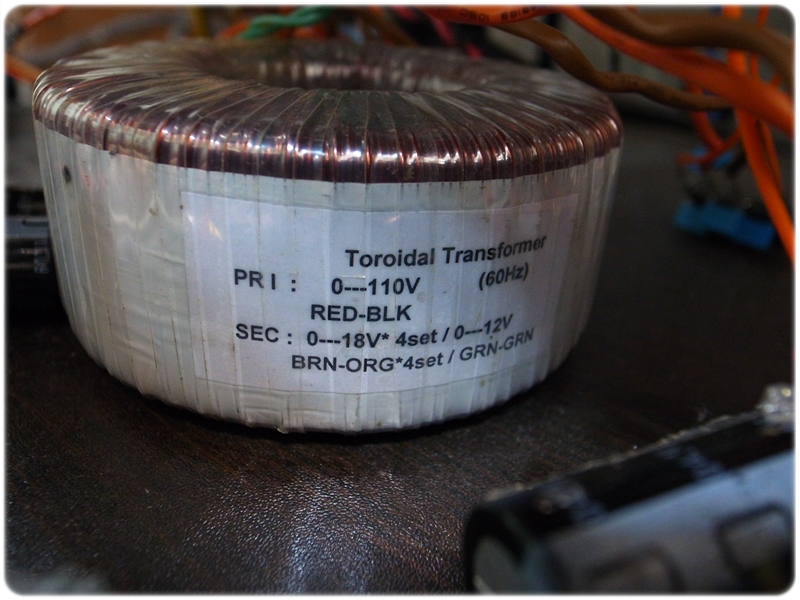

測試用的環形變壓器

Neutrik RCA 母座

---

2012/11/20 更新 全部替換 Riken 理研碳精電阻

由於之前電阻為八國聯軍狀態，所以聲音有點混亂，特色不均。
因此，將目標鎖定在網路心得中被推薦較多的 Vishay S102 跟 Riken。
左搜尋右搜尋，似乎阻值比較齊全的只有糖果店，只好硬著頭皮走進去。
果不其然，Vishay S102 的價位一聽到就打退堂鼓，只好退而求其次用 Riken 碳精。
其實 Riken 碳精也不便宜，一支 1W 的要價近 $200 元，全套買下來也近千元之譜。
不過為了自己不再東想西想，決定一次花下去了啦！

本次購入 6 支
220R 0.6w *2
910R 1w *2
16k 1w *2

此次購買的 Riken 理研碳精電阻

銷魂的顏色與身形

鍍金引腳，果然是 Hi-End 產品

買 6 支就快一千塊啦！

馬上裝上 Gainclone 看看！！
最後因為調整倍率的關係，還是裝上了 KOA 20k ohm ....

單聲道完成照

RCA輸入電阻，用蛇管稍微絕緣一下

上電後，先不要接上喇叭喔，要記得先上假覆載量輸出直流。

低於 50mV (當然越低越好，最好 10mV 以下) 再上喇叭。

乖孩子不可以直接插喇叭喔

輸出直流 3 mV，安心聽音樂囉！

Riken 電阻上機 run in 約 5hr 後，聲音耐聽許多，

音色也變得比較正常，不會有幾個頻段過於突出或黯淡的問題。

整體呈現一種金黃色的感覺，耀眼不刺眼，溫暖卻不會太熱情，是我喜歡的音色。

非常成功的一次 tuning~

下回預告：

下次修改準備裝機箱，已經買好適合機箱囉~

預告！

另外，電源變壓器與整流子都會換掉。

電源變壓器應該會分成兩個，網路上測試過的網兄建議變壓器 VA數越高越好。

以價位不太誇張為原則，將買入兩顆變壓器來做電源分離。

整流子也採用網路上有網友建議的 MURF860G (MUR860)。

並會將機箱面板燈號做妥善安排。
