手工製作實錄: 2013年1月06日分音器！！！

2012 年過去了！
年末碰上不少風風雨雨，也有很多自己作不好的地方。
希望 2012 碰到的所有事情，壞的讓自己成長，好的幫助自己也嘉惠他人。
久未有心情作機器與寫心得，2013年希望能重新給自己找到方向！

我的喇叭自己也很少著墨，是 JBL 的經典監聽喇叭 4208 。
網路上大都提到 4206 / 4208 cp值很高，但因年代久遠，網路上資料較少。
我自己聽起來，人聲濃郁、低頻扎實，高頻強度就比較低，高頻延伸普通，
不過整體來說三頻算很平均，不會讓人覺得差距太大。
音場跟音像很明確，定位感很好，擺位上稍微調整就能調得很不錯。
與網路上心得算是不謀而合。

不過 DIY 魂這種東西就是有機會就會燒一下，最主要是想摸看看分音器。
尤其 JBL 4208 這老東西網路上相關改機資料還真的不多，只好自己硬著頭皮上。

翻到喇叭背面，把螺絲拆出

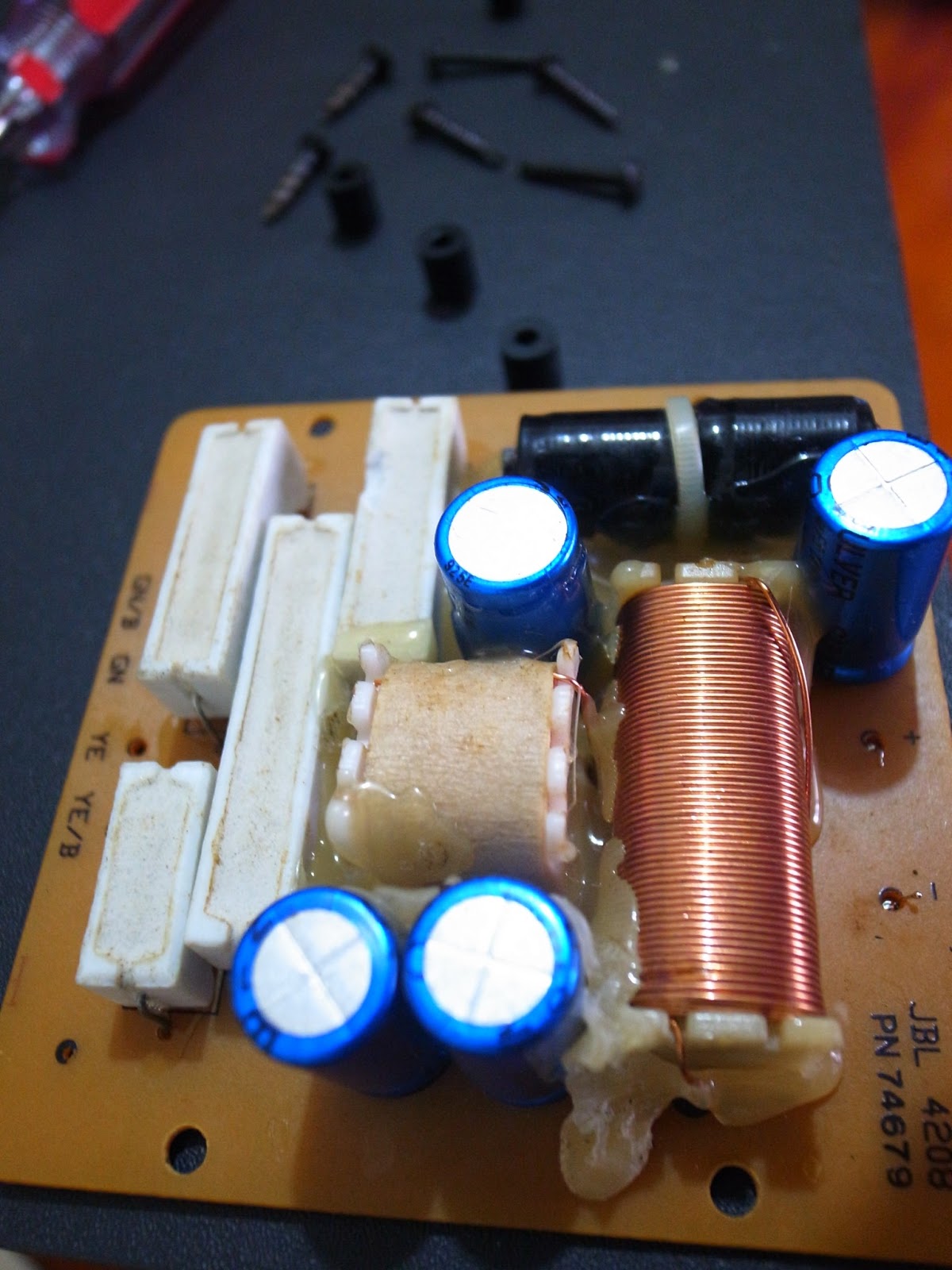

拆出來的分音器
有四顆電阻、四顆電容、三顆電感

原廠用了不少膠來固定元件，畢竟喇叭是振動的器材，

元件振久了也是有可能鬆脫或損壞的。

不過這也略為增加了我拆元件時的困難度，但難不倒我這破壞王的！

背面

喇叭線母座連到分音板的線材

將所有電阻電容拆下
(圖中少拆一顆是因為買不到同規格的，只好先不改)

這次主要使用的電容，是 Philips BC 116 跟 013 的產品
外觀體積相對小，聲音應該是普普通通，但應該比原來的好，有待測試。
這次使用的電阻則是 Philips AC05/AC10 高瓦數線繞電阻

以上元件全都是在佑昇現場購買，不得不說能一次買齊這些詭異數值的元件真的不錯，
但價位還真的是....有一點給他高高高~

這個位置是一顆 14R 的10w 電阻
因為找不到適當阻值，所以用兩顆串起來

最後連連接端子的線也換掉
使用 WE 老布線

這次工作，為了徹底杜絕舊的錫影響，讓聲音混亂。
將所有端子、元件、連線解焊時，均將舊錫統統洗掉吸乾淨。
再使用 Mundorf 金銀錫將元件、端子、線材重新固定好。
整個錫面銀亮銀亮的，看起來就頗爽的！

目前兩支喇叭已經開心的唱歌中了！
至於說聲音有沒有差，感覺聲音有再銳利一點，但也許是心理作用也不一定。
等 Run in 久一點再來仔細比較~~

2013.01.14 補充：
之後還會持續修改分音器。
