最近還是持續迷做線材，這次要做一對 RCA 線借人使用，當作對自己的考試。
不過自己手太笨，焊點都滿普通的，黑黑或髒髒的就請自行略過吧！
這次使用的是 crctw 網兄提供的，從 Furukawa 電源線中抽出的內芯，
也就是上次拿來做 EM7 耳機線的線材。
 |
| 紅白兩色，其實滿好看的! |
 |
| 編織完成 |
 |
| 拿在手上的粗細，其實不算粗 |
 |
| 線身質感非常好啊 |
這次的編織方式是每聲道使用 6 條線，2 條一組，做三線編織。
所以總共做好一組線要 12 條 1 m 的內芯喔~~
此內芯最外層外有塑膠被覆，內有一層金屬隔離網線，再一層塑膠被覆，最後才是導體。
 |
| 最外層被覆 |
 |
| 剝除被覆後，是一層金屬隔離網 |
 |
| 隔離網滿稀疏的 |
 |
| 將隔離網剝除，之後可以當作單端接地用 |
這次要使用的材料除了古河線之外，因為希望做整條線的單端接地，
所以另外加上金屬隔離網，外面再包上黑色隔離網，並有若干的熱縮套固定。
RCA端子使用 MS Audio 出的鍗銅 RCA 端子。
 |
| 金屬隔離網與黑色隔離網 |
 |
| 金屬隔離網好貴的啊~ |
 |
| MS Audio 鍗銅端子 便宜好用 |
 |
| 外觀很漂亮 |
 |
| 拆開內部簡單大方，而且套筒外蓋是正面鎖入，不用怕製作時忘記把套筒先套入喔 |
 |
| 內部就是一般RCA端子的結構，正端與G端焊接式 此款端子有 9mm /11mm 兩種尾徑 這次使用11mm ，沒想到似乎過大了!! |
終於要開始做線囉!!!
其實編織好就已經完成一半了，
將編織好的內芯穿入金屬隔離網，再外面再包上黑色隔離網。
再來就是剝除前端約 1~2cm 的外被覆，理好內芯跟隔離網，不要秀斗到即可。
編織好的線有的會加上棉線，增加避震跟固定內芯，線體也比較會呈現圓形。
不過這次我沒加棉線，純粹直接套上金屬隔離網。
先稍微解釋一下單端接地：
單端接地簡單說就是訊號線隔離網的其中一端接地，另一端不接。
這樣做，可以用外層隔離網的微電位來隔絕外界雜訊，
若兩端都接地，則會形成迴路，不只無法隔絕雜訊，
而且有可能因兩器材間地電位的不同而引入雜訊，劣化音質。
實際作法上，通常接地端會是線材的訊源端，擴大機端則空接。
所以我們通常先實作擴大機端，以便我們測試外層金屬隔離網是否確實與 Ground 端隔離。
 |
| 先套上熱縮套，並用絕緣膠帶先把外層金屬隔離網絕緣好。 |
 |
| 將Ground 端跟正端分別搓好 這次沒有使用古河內芯的隔離網，所以全部剪掉 在此要記得把這個內層古河的隔離網與正端跟G端隔離開喔 |
 |

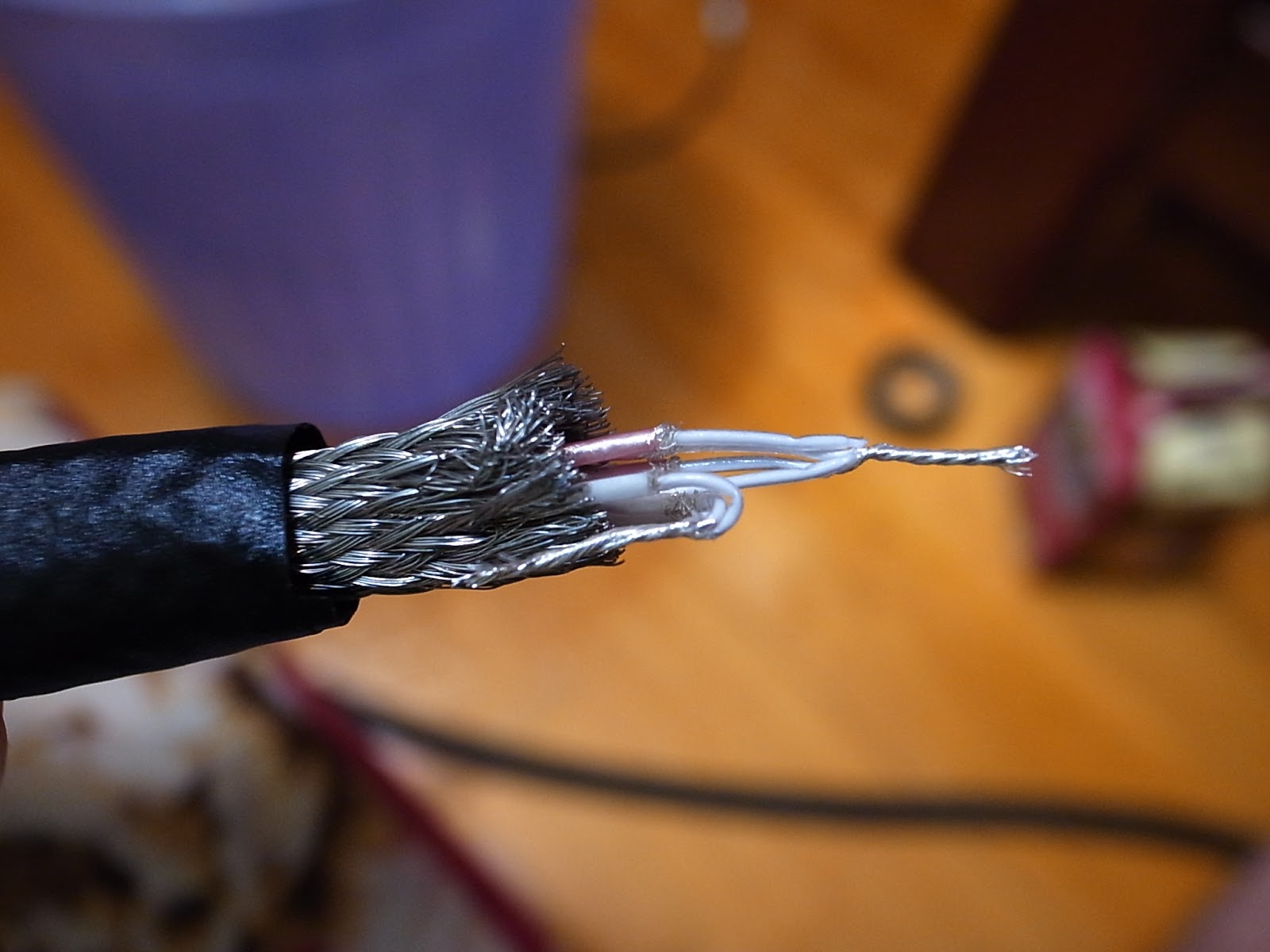

| 搓好後，記得要再隔離一下內芯的隔離網喔 此時要注意白線G端不可以跟外層金屬隔離網短路喔 |
 |
| 正端接中間，G端接任何外側部份都行，焊這種金屬東西烙鐵要夠力 |
 |
| 焊好正端跟G端就可以用電錶導通檔測試 只要確定凹來凹去沒有導通就完成一端囉!! |
|
| 另一端一樣搓好內隔離網 |
 |
| 全部搓好，並將內隔離網全部剪掉 |
 |
| 將G端與金屬隔離網做 touch |
 |
| 上一點錫直接固定住! |
因為忘記拍內部焊接的狀態，直接貼完成圖。
 |
| 接好囉！！ |
 |
| 稍微用熱縮套包一下，並標示好 OUT 端 此時一樣要測一下正端跟G端，絕對不可以短路喔 |
完成囉！！
建議最後還是再多測試一下是否有任何短路的地方~~
 |
| 一整對線 |
 |
| 左聲道 |
 |
| 另一角度 |
 |
| 整對線材，因為沒有加棉線，所以外觀不太圓，但比較能凹~ |
這不是我做的第一對訊號線囉~
但是工法上還是不是很純熟，聲音還是沒測試，希望收到線再一起來測試！！
最後還是要稍微自己算一下成本：
紅白線每條 6m 是 200 元 = 約 35元 / m
金屬隔離網 收人家用剩的 50元 / m
黑色隔離網 收人家用剩的 35元 / m
RCA頭 75元 / 顆
熱縮套、銲錫 若干 總共約 50元
總價： 35元/m * 12m + 50元/m * 2m + 35元/m * 2m + 75元/顆 * 4 顆 + 50元 = 940元
可以玩兩個下午， fun time 無價！！
