手工製作實錄: 耳機擴大機番外篇

如果常玩耳機的人，必定知道美國的 Grado 出了多支膾炙人口的好耳機，
從低階 iGrado / SR60 / ....... ，到高階 RS1 / GS1000 / PS1000，
甚至不少已經停產的傳說耳機。
而 Grado 的耳機最為人稱道的就是
全開放與低阻抗帶來的既刺激又甜美的音色與自然的聽感。
低阻抗相對的就需要較多的電流來供應給耳機，
因此 Grado 相應的推出一款官方搭配耳擴 RA1 來伺候這些食量不小的低阻抗耳機。
RA1 就是我們這次要 clone 的對象。

上圖就是整個 RA1 的結構，夠簡單了吧！
1 顆雙OP 、1 顆電容、3~4 顆電阻，雙電源(或電池) 就可以搭出不錯的聲音！
原廠加上桃花心木外殼，小巧美觀質感好，連價位也頗有高貴感受。
整個電路的調音主軸就是 5uF 那顆輸入交連電容，
原廠用 Solen 的 5.1uF ，絕對是經過仔細調校之後的結論。
不用這顆沒有原廠的味道喔~~

電池 RA1clone

CDE WPP 3uF 無極性耐壓1000V // CDE WPP 0.33uF

ALPS VR

最早做的一台 RA1 依然在手邊，
當初想試試身手打造成自用隨身擴，因此料使用的不錯。
交連電容用 CDE 的 WPP 5uF // CDE WPP 0.1uF，
電阻全為 philips ，ALPS VR，兩顆 9V 電池供電。
目前仍服役中。
不過不用原廠交連電容真的就跟原廠味道不同了。

後來應妹妹的推薦，幫她的一位朋友裝機，使用 SR325i ，討論後還是決定裝 RA1。

供電模組，DIY Research 三端子穩壓，Ben 大前級 EI 變壓器

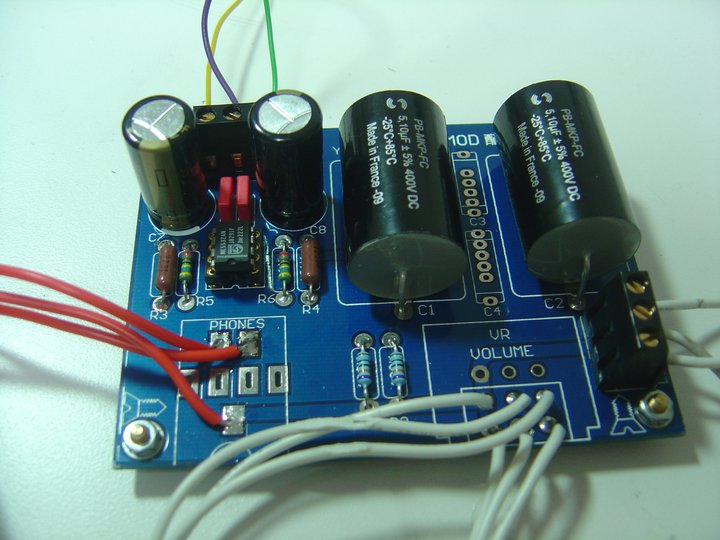

主板

主板這次學乖使用 Solen 5.1uF 當交連，
電阻則為 philips 跟 Dale 混用，
OP是 philips 5532。

外殼鑽孔

以前沒有電鑽，只能用做手工藝的電動彫刻刀來鑽孔，整個很克難。
所以效果也差強人意，很多地方都會不小心劃到。
不過底板倒是量測得很準，銅柱都精確的對到 PCB 孔位。

放入各模組並測試電壓。

完成內裝照！

本次的測試搭檔：iaudio i7 / SR60i

第二台是因為上次幫妹妹朋友做完後剩餘的料搭起來的，為精簡板。

主板一樣使用 solen 5.1uF

背面並上 wima 電容，提昇高頻延伸

本次製作，可選擇電池供電或外接雙電源，
背面有提供雙電源接駁孔與切換開關。

全機俯視圖

這次用料就比較普通，所有端子都是手邊原有的。

完成照

RA1 clone 算是閒暇之餘幫忙的作品。
因為製作機會少，心得不多，所以通常以跟原廠配置相似為主。
後來手邊需要一個小電腦訊源一體機，有又另直接搭棚搭了一個 RA1clone，
使用的是 UCC 的 MKP2000 5uF 交連，搭出來聲音不錯。
之後應該是可以不用 PCB 就可以製作了。
好玩的小機器囉~~
