第一次完成 DAC 的初體驗！
第一次做 DAC 的初體驗？
NoNo～ 第一次做 DAC 的經驗已經留給 HifiDIY 的 NOS 1793 mini 了！
第二次做？
NoNo～ 第二次是做 HifiDIY 的 mini USB DAC！
那這次是什麼初體驗！？
這次是第一次全部自己完成，不用人家幫忙 DeBug 的初體驗啊！！
這次 DAC 的計畫，算是自己全系統 DIY 的既定目標之一。
原本使用的 DAC 是 Music Fidelity 的 V-DAC2 。
我對 DAC 的要求，源自於我系統的需求，
需要有USB、同軸輸入各一，且最好能手動做切換，
以便我在上網機跟音樂機的聲音輸出上能簡單的做切換。
V-DAC2 以廠機來說，算是中低價位簡單方便的選擇，外貌與聲音都很不錯。
要不是我既定要全部換成 DIY 機，實在不捨得拋掉這台小機子。
(當然還有一個原因是這台機子的二手價掉超多...拋了很虧)
本來這個 DIY 計畫可以無限期推延的 (畢竟我本來就很懶)
不過正好看到 DIYPlus 正在特價出清一些機殼，讓我馬上決定要進行 DIY 計畫。
DIYPlus 是小弟很喜歡看的論壇，最主要的討論主題是關於器材機箱的加工。
當然就可以看到很多高手們裝機的過程與小撇步囉~
音響的機箱對於結構與材質、外觀與端子接榫等頗為講究，
因此通常 DIYPlus 機箱都是客製化生產，成本較高，但產出的成品真的是非常漂亮！
這次正逢 DIYPlus 出清庫存有小瑕疵的機箱，價位低很多，又可以直接看到實品。
除了面板已經設計好以外，背板與孔位都還可以請 CSW 幫忙處理，
算是經濟又方便，不用自己動刀動槍的，
人在台北沒工具可以加工機箱時，這實在是很好的消息！
二話不說馬上告知 DIYPlus 的 CSW 網兄，挑選了適合的機殼，麻煩他做後續處理了！
下面這三張圖是 CSW 當初放在論壇上出售時拍的圖，因此有 DIYPlus 的浮水印。
因為小弟已經付款購入，所以就直接拉來網誌使用。
若有任何侵權或不妥之處，小弟會立即撤下，謝謝～
 |

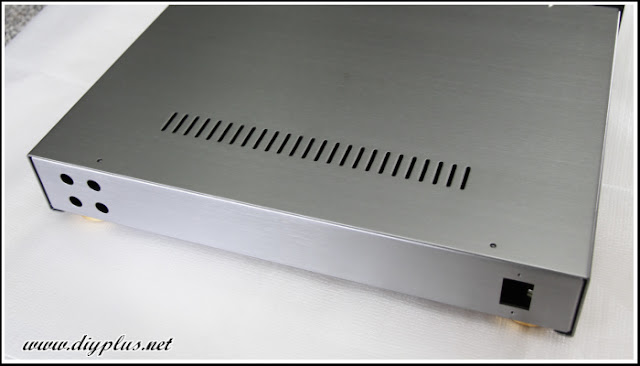

| 購入的是此款機殼 PASS DAC設計面板 + E60 機箱 |
 |
| 4 孔燈號設計，瑕疵就只是燈號孔週邊那一絲絲而已！ 對我這不拘小節的人真是太棒了！ |
 |
| E60 機深的固定配置背板，我有另再請 CSW 網兄開了些孔 |
機箱本來沒打算買到這個價位，不過這種質感的機箱一直是我夢寐以求，
稍微計畫了一下整體花費，就買下去吧！！
眼下最重要的還是開始尋找符合我想要的聲音跟功能的套件吧！
本來手邊有一套 阿仁大 出的 4395 Platinum 套件，
這套件要是加上 UCC 的改機包，聲音非常不賴，
不過此套件之前因為缺現金已經拋出去了，加上改機包不便宜，已超乎整體預算，
故馬上放棄此選擇。
在對 DAC 套件不瞭解，且台灣能買到的套件也不多的情況下，
硬著頭皮去 Music Hall 音樂大廳 詢問與 4395p 價位差不多的套件，
經過 ka25 嘉義曾兄的推薦，找到今天要做的這款『 雙並聯 WM8740 』DAC 套件。
此款套件為左岸出品的套件，但經過幾位台灣網兄測試，聲音真的很不錯，
一套板子也才一張小朋友出頭，經過幾天考慮，決定購入玩玩！
曾兄一開始推薦時，附上一個網頁，是另一位網兄改機調音的心得。
此篇讓我獲益良多，也提供很多裝機上可以反思的地方。
在此也貼上，以供大家參考 DiySong best99j 的 WM8740 調音
此台 DAC 採用兩顆 WM8740 做主要 DAC 晶片，
並使用 DIR9001 接收晶片，2706 USB 接收晶片。
以 LT317/337 跟 7808 穩出各元件所需的電壓，
另外也對 MW8740 做二級穩壓，提供更高品質的電源給主要元件。
原始配置兩顆單OP為 JRC5534 ，可自行搭配兩顆其他單OP或一顆雙OP。
外部I/O：可提供一組 USB / 一組同軸 輸入，一組 RCA 類比輸出。
變壓器規格：兩組 15 Vac ，一組 8Vac。
在 best99j 的文章中，也介紹 WM8740 改 WM8741 以及 DIR9001 改為 WM8805 的作法，
不過在此我就沒有進一步去多做嘗試，有興趣的網兄可以自行點閱上面連結。
畢竟，這台機子我設定要以平價好聲為主，
所以不使用更高貴元件，也不使用高級 OP 去推動囉。
套件寄來時，已委請曾兄處理好貼片 IC，以免自己設備不足之下導致悲劇。
因為太過興奮，一時忘了拍照就開始裝機，回神過來，已經裝完囉....
直接看裸機完成圖！！
 |
| 板子已經完成 |
 |
| 電容大都遵照原始設計，但部份照著 best99j 的建議修改 |
 |
| 學著並上銀膜電容 |
 |
| 並上銀膜電容後背面的狀態 |
 |
| 背面的貼片元件，大部分委由曾兄完成 咖啡色貼片電容為 best99j 建議，我試著自行完成，效果卓著 |
 |
| 目前AC供電的連接方式 |
 |
| 使用另購的高速二極體 買到耐壓太高的，導致板子規劃的位子放不下，裝得有點醜 |
 |
| JRC5534 經典好OP，對味 |
 |
| 說不放高價元件，還是默默把雙信金腳 0.1uf 插上同軸的數位交連.... |
 |
| 供電全靠他們兩個！！UCC 藍殼變壓器，15V跟7.5V各一 |
RCA這邊接線算是有下功夫，使用的是 Revere 1953老鍍銀線當 『+』端，
音響駭客 7N 純銀 1mm線徑當 『G』端，並將鍍銀線外層隔離網做單端接地。
 |
| RCA輸出的接線 |
 |
| 同軸輸入使用之前拆下的 Shark 同軸母座 (不便宜啊) 接線一樣使用音響駭客 7N 純銀線 |
 |
| RCA ，+端為 Revere鍍銀，接地用 7N 純銀 |
 |
| AC座暫時先這樣接一下，感謝『今華電子』 |
到這邊機子算是裸機裝機完成～
測試的各項線材如下
 |
| 音樂黏土小張的 Varos-Fugue 類比訊號線 |
 |
| 自己 DIY 的 ATL-9500s 電源線，搭配ATL紅銅公母頭 搭配 DAC 頻寬足聲音自然，紅銅讓聲底溫潤耐聽 |
 |
| USB 輸入線，WireWorld的線材 |
 |
| 名：StarLight 6 (星光6) |
最後補一張測試時的照片，下一篇應該就會發裝箱文囉~~
2012.10.22 補充嘉義曾兄慷慨出借 4 對 OP 聽感
嘉義曾兄因為我詢問了幾次關於搭配 OP 的聽感，很大方的願意出借 OP 給我嘗試。
甚至還出借數千元一對的高級 OP，
對於一位素未謀面的網友，真是算是信任且慷慨了。
在此再說一次感謝
 |
| BB OPA604AP |
 |
| LME 49710NA |
 |
| BB OPA627BP |
 |
| BB OPA627SM |
 |
| BB OPA627SM |
以試聽順序排列：
JRC 5534 : 原廠搭配 OP，聲音屬於韻味型，延伸普通，但弦樂器有味道
以一般搭配來說很不錯，但人聲普通，分離度不佳
opa604 : 高頻延伸很不錯，但聲音單薄，人聲感情不足，可以用尖來形容
跟音樂讓人有各唱各的調的感覺
lme49710 : 此顆換上，聲音馬上自然多了，但延伸就掉回一般，
聲音算豐厚有感情的，平均型
opa627bp : 換上覺得聲音再豐富一點，低頻的 punch 感多很多，
人聲跟音樂有分離度，但又不會覺得各唱各的調，各頻段也都很不錯
opa627SM : 不愧是頂級的，實在是好聽，不過相對 627bp 的提昇，大約 5%~10% 而已
只能說音響世界的邊際效應來的真快 XDD
2013-2-22 修改：更新 DIYSONG 連結，調整排版
