其實最近累積很多篇文章沒寫，
不過還是打算先從對剛入門玩家比較有幫助的文章開始寫起。
所以這篇 1723 改機文章，希望能對剛入門玩家有點幫助。
不管是剛入門玩電腦訊源，或者剛入門玩音響電路DIY的玩家！

火網 1723 這張音效卡，對古早玩電腦訊源的人來說，可說是鼎鼎大名。
不像現在新的主機板晶片組早已內建光纖或同軸數位輸出的 port 在主機板上，
古早以前的主機板頂多只有 6~8 聲道的類比輸出 (甚至更少)。
以前也不像現在，USB轉同軸、USB DAC種類如此百花盛開，
如果不想花大錢，一切都必須從 PCI卡來輸出我們要的數位音訊。

當時如果不想花超過一張小朋友，1723 會是你做數位輸出的首選！
原因無他，當時選擇並不多，要著重品質的更少，因此 1723 才脫穎而出。
但吃光纖格式的 DAC 終究沒有同軸來的多，
因此不乏使用者將 1723 透過改卡來把光纖發送座改為同軸座。
以下是我的工作流程紀錄！

首先先將卡的擋板拆下，只要用一般十字起子旋開兩顆螺絲而已。
接下來找到我們要工作的主要位置，光纖座。
我們可以選擇是否要廢除拆下整個光纖座，或者僅從板子背面接出訊號。

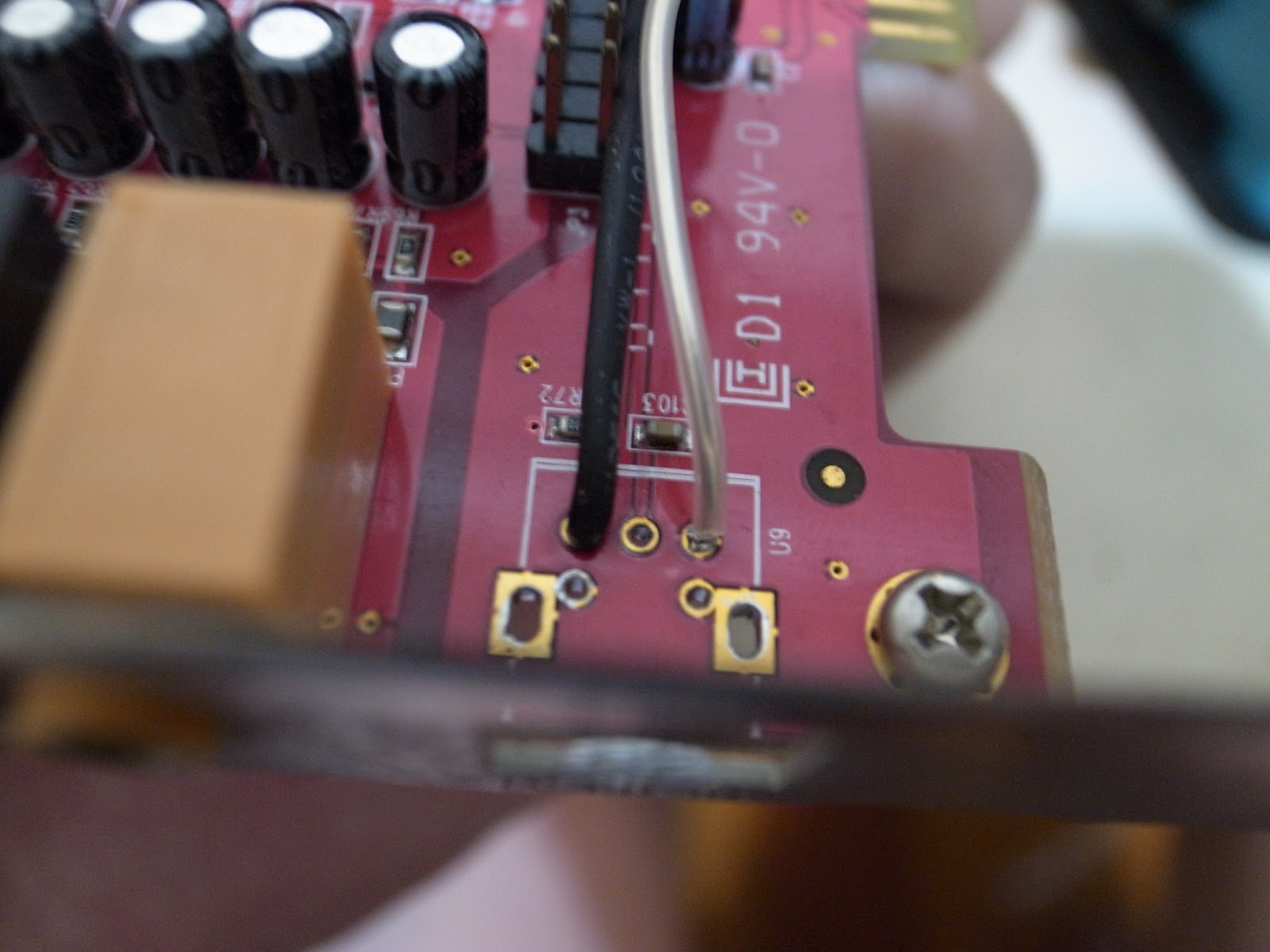

此次為了節省空間，選擇將整顆光纖座拆下，改裝同軸母座。

這是我們這次要工作的主要位置：光纖座

針對將光纖座解焊的技巧，我想對於 DIY 初心者會較為困難。
所以我想在此可以多做點說明，畢竟這應該是整個過程最難之處。
當我們在解焊光纖座總共五個焊點時，
首先因為一般工廠使用銲錫熔點較高及外層氧化之故，烙鐵直接接觸較難直接融化銲錫。
簡單作法是使用一點自己的銲錫熔在原本的焊點上，
有助於溫度傳導以便快速融化整個焊點的銲錫。
接著，五個焊點中有兩個面積較大、錫量較多，且與整片板子的 Ground 相連，
烙鐵功率不能太小，不然無法達到熔點溫度。
在此推薦 Goots 的兩段功率烙鐵，15w/120w，切換自如！便宜好用！

吸錫時，務必等整個焊點完全熔解時再吸，不然徒勞無功。
此時高功率烙鐵的好處就是整體加熱快，手腳快一點才不會波及週邊怕熱的元件喔~

當錫清除的差不多時，使用烙鐵輕輕推推看元件腳，
若已可剝離貫孔就沒問題了~
若仍無法剝離，不可硬推或硬拔元件，以免將貫孔銅箔拔下。
此時可使用吸錫線做細部的清理，吸錫線使用方式不贅述。
但吸錫線屬於消耗品，終究會耗損成本。
另一種處理方式則是重新再上一次錫，重新吸一次。
重新上錫的量務必包覆剩餘的錫，但也不可上太多，一切視烙鐵功率與自己功力而定。

最後解焊完畢記得先刷一下電路板，把可能殘留的錫屑清理掉。
並可以使用 PCB 清理的溶劑稍微清理一下焊點附近囉~
這樣看來美觀，也比較不會殘留可能影響電路運作的錫渣。
