這篇拖得有點久，一方面因為處理時間很長，
再來就是工作忙碌了約三個月，導致這篇一直難產......
一邊處理板子，一邊與買家討論機箱的外觀與規格。
要找到一個適合的機箱不容易，太大桌子擺不下，太小板子裝不夠。
要便宜則外觀太過平實，要有設計感則多需要不少 $$。
這次決定先將機箱購入後，再來作自行加工的動作，
提昇機箱外觀水準，並用 DIY 來降低機箱的開銷。
機箱是在露天上買的，不過很明顯是左岸產品。
 |

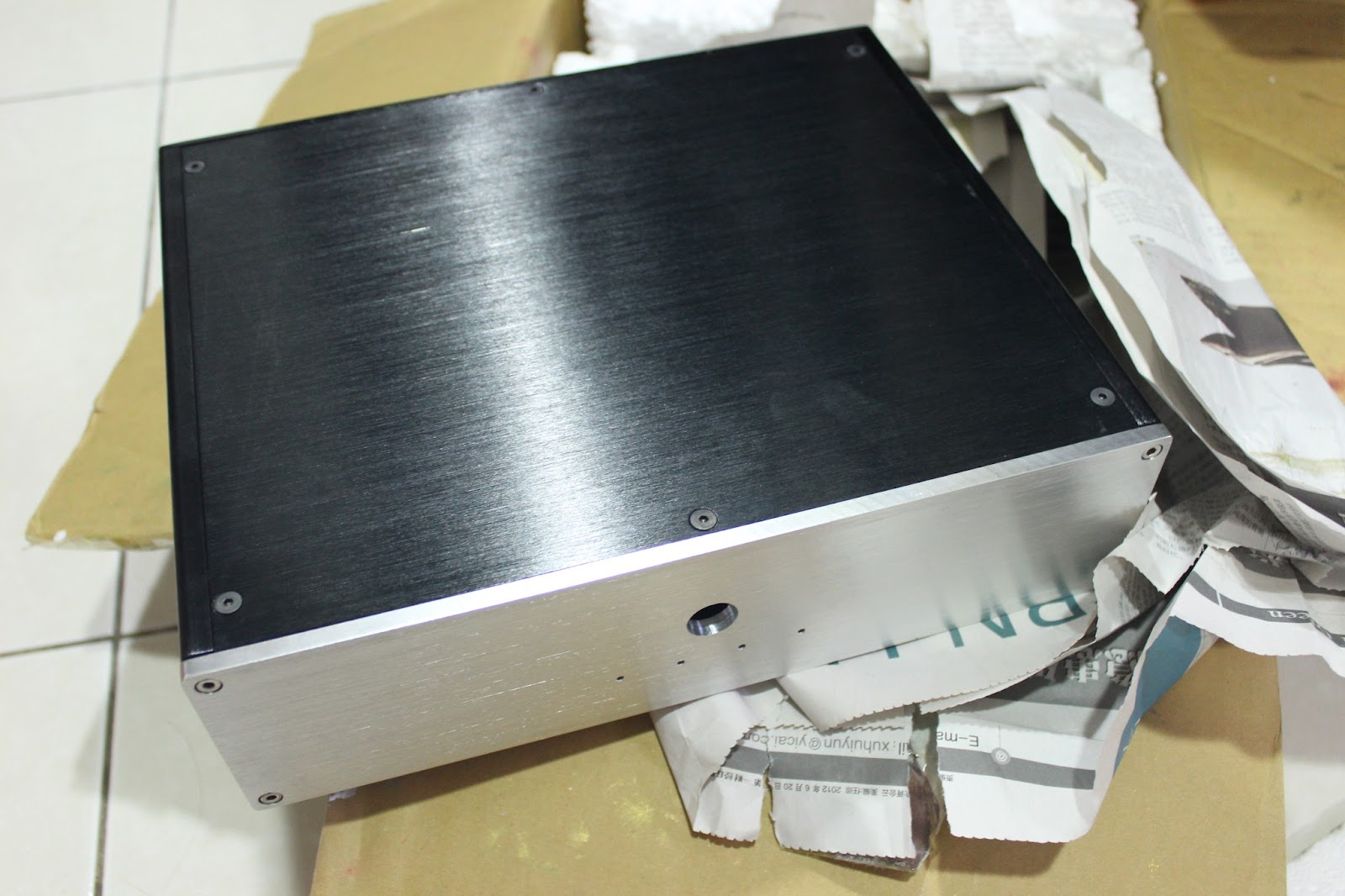

| 收到機箱了! |
 |
| 拆開挺漂亮的 |
 |
| 開孔也算乾淨 |
 |
| 表面髮絲紋後是上了一層塗層 |
 |
| 背後的開孔也很到位，不會太落漆 |
 |
| 拆解圖 |
 |
| 附贈的腳墊與插座 |
機箱處理是不錯，除了剛開箱有一種有機溶劑味道以外。
開孔與整體質感也很有 CP值，唯獨表層處理不是陽極處理(廢話)。
一般裝機來說，很經濟實惠！
進入主題，將各板子放入機箱，買的機箱大小還真剛好，幾乎沒什麼多餘空間！
 |
| 先將板子們都放入，仔細安排走線與空間 |
 |
| 背面端子配置狀態 |
此間因為 4395p 附的燈板被固定在舊機箱上，因此放棄不用。
我自行做了一片頂替，也比較不用侷限 LED 之間的寬度與排列。
總共 4 顆 LED + 電源指示燈在白光環形開關上。
做的挺可愛的~~ (自我感覺良好)
 |
| 因為 4395p 原來附的燈板已經黏在舊機箱了，所以我另外做了一片 |
 |
| 接上 LED 及接線端子 |
 |
| 底下走線 |
 |
| 固定 LED 及環形開關 |
大致上都安排好了！！
 |
| 裝線後，變成這個混亂的模樣 |
 |
| 本來打算外掛濾波環，後來聽一聽之後拿掉了 |
 |
| 熱溶膠固定 USB DDC 板 |
 |
| 完成 95% !!!??? (自以為) |
至此已經完成 95% 了！
剩下只剩將腳墊下的雙面膠黏緊~
沒想到... 為了調整線長，解焊了幾條接線，沒想到一個發懶沒仔細量測，
結果擺好想接回時， +- 15V 與 G 接錯......4395 晶片就冒煙了....
慘況如下.....
 |
| 4395 燒了..... 連鋪的走線都一團糟 |
找過許多高手，也用過許多方式，也替換過 4395 ，但始終就是無力解決。
最後決定重找一張板子......終於！這台機子終於完成了！
(也重新拉了一些機內線的走法)
 |

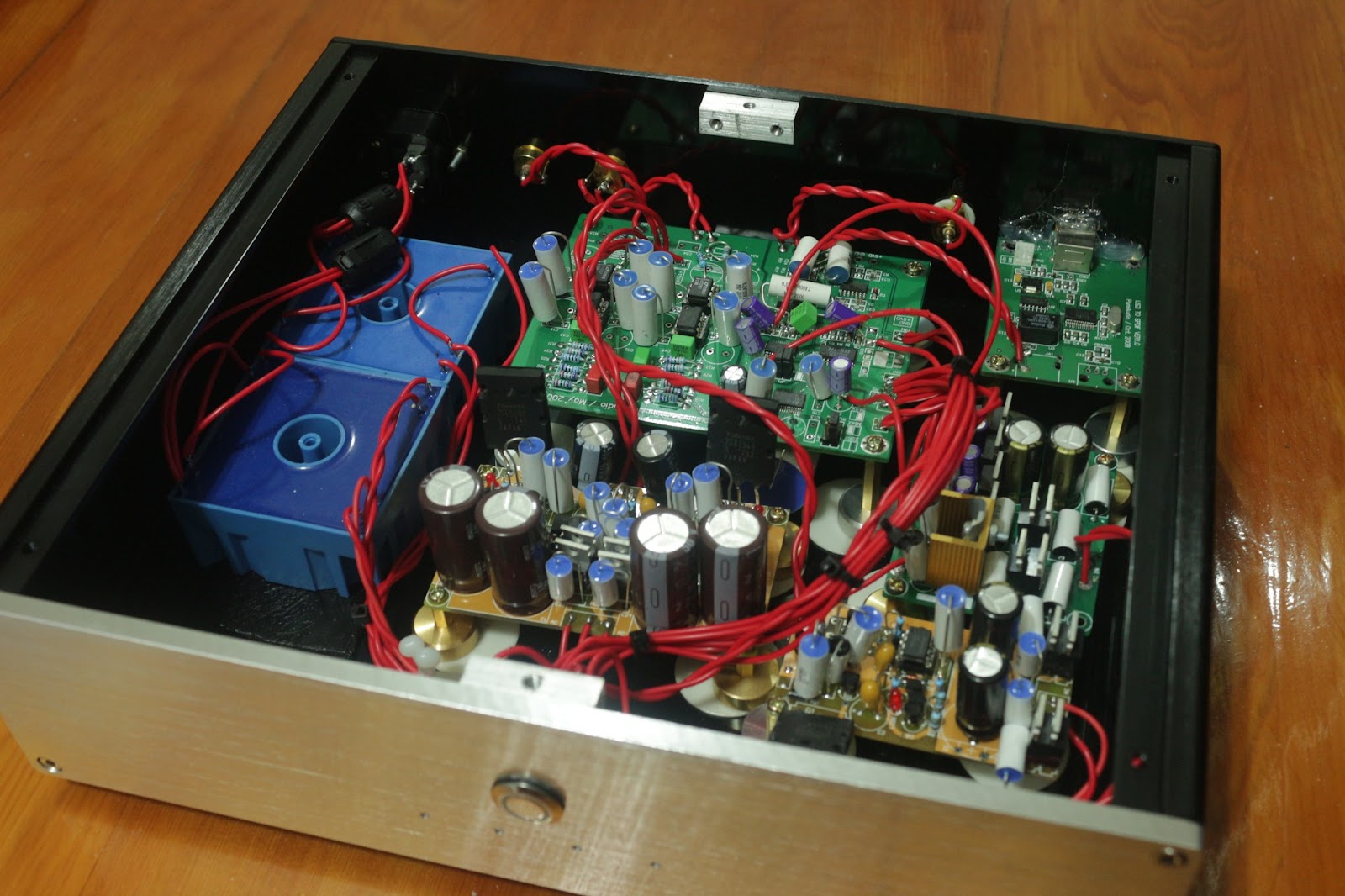

| 終於正式完成！！ |
 |
| 外觀照 |
 |
| 開機！！ Lock 到訊號囉~ |
Lock 到訊號後就沒問題啦！
關於 4395p + UCC 改機包的聲音，很久以前就聽過 Jason 哥的燒料重裝版了。
聲音非常自然，不太感受得到著重哪個頻段，且音場很大，讓人覺得很能信賴的 DAC。
扣除中間處理問題的花費，一萬出頭能弄出這樣的聲音，
不愧是前陣子炙手可熱的 DAC 套件，也不愧是大家極為推崇的改機配方啊！
