2013年2月25日 阿仁 4395 Platinum + UCC 改機包 計畫 - Part 2 裸機測試

前情提要： 2013年1月20日 阿仁 4395 Platinum + UCC 改機包 計畫 - Part 1 事前準備

上一篇已經將大部分東西處理好，本篇主要是銲板子和連接。
以及大致上的初步試聽。

---

承繼上次有提到的，UCC 已經將 4395 主板的零件全部卸下。

拆的真的乾乾淨淨，對我後續的動作真的太方便了！在此感謝一下 UCC 兄。

這次使用的銲錫，Kester 含鉛錫，FLUX245 63錫/37鉛 不含銀
好銲，錫的流動性不錯，聲音也很中性

直接po完成圖，供大家參考

背面也有玄機的

接下來處理電源部份~
使用的都是 UCC 兄的產品，GR 單穩壓、GR雙穩壓、數位電路LT1086穩壓板

GR 單穩壓 with UCC 電容

產 +5V  Analog 電源

±15V Analog

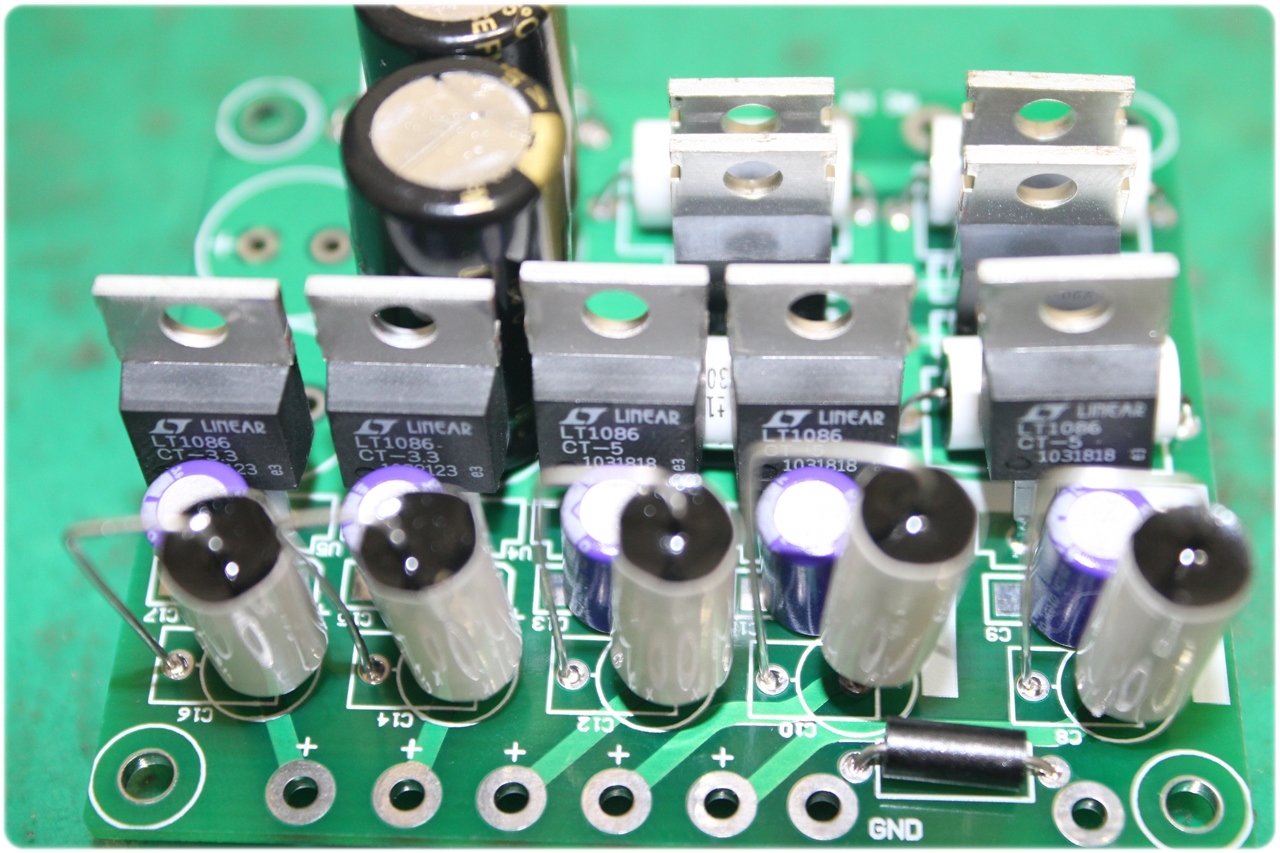

數位電源板：多組LT1086固定電壓 +5V / + 3.3V

---

各區塊板子都完成後，就準備要連線試聽了~
在此就直接跳到接線完成囉！



向 UCC 購入 15Vac、7.5Vac 藍殼變壓器兩顆，分別接入 ±15V / +5V / 數位穩壓板。
再將此三塊板子多個 DC 輸出接到改機配方指示的正確位置。

完成啦！

裸機全貌，放在硬紙板上充當測試台

接上數位同軸線
一樣是自製且專文介紹過的

接上 RCA 線
此 RCA 線也是自製的，之前文章有介紹過了

RCA 的另一端當然是接入 miniQ 直接測試聲音囉

測試用的電源線是 IeGO 80229 + Marinco 公母頭

---

接下來上電測試啦！
一開始怎麼沒聲音！開始拿三用電錶先從電壓測起。
測到數位穩壓板的 Ground 時，稍微壓了一下銲點，聲音就自動流洩出來，
原來是數位穩壓板的 Ground 有點假銲囉～
重新將 Ground 銲好，馬上開始聽音樂囉！

測試機 miniQ ，改機過程在上一篇 miniQ for HD600 已詳述

測試耳機 HD600
這隻耳機滿新的，估計使用不超過 500 hr

這次當然仍舊沿用上次測試 miniQ + HD600 所使用的 『竹竹』來測試，
看 miniQ 搭上這台評價甚高的 DAC，是否能脫胎換骨，駕馭好 HD600 呢？


首先聽到的是.......好小聲.....(註1.)
跟我之前插在我自己 DA 上時，音量差距甚大。
插在我 DA 上大概音量轉到 9~10 點鐘即可，使用 4395p 時竟需要轉到 1~2 點鐘。
不過調整到適當音量後，真的讓我大吃一驚啊！
非常完整且遼闊的空間資訊，瞬間讓這整個 Set 提昇了好幾個檔次。
之前在測試 miniQ for HD600 時曾有過的比喻，
要是之前聽 miniQ + HD600 是小酒館的話，現在大概就是室內演奏廳的感覺了。
而且聲音的質感很棒，尤其高頻可以用華麗來形容，
低頻本就算是 Senn 的強項，但接上 4395p 則可以更完整的呈現低頻的層次感。
中頻搭配 miniQ 也可以得到很好的發揮，若再加上換支好管就更不得了了~
以目前聽到的聲音來說，應該可以達到用家心中的需求囉！


不過當細節一一呈現後，似乎也凸顯出有些中低頻段似乎有毛邊。
有待換管來測試，若換管也無法改善，可能會朝調整交連電容容值搭配來處理。

---

後續 To Do ：
LED燈號示意板還沒搭出來。
USB 轉 S/PDIF 還沒接上。

會待下次裝箱後，再補充在本文～

---

註1. 後續發現是一根電阻阻值放錯導致音量過小，修正後音量已正常
        且讓人感受到 UCC 設計的這個 Buffer 的威力，比原來有過之而無不及啊~
