2013年1月20日 再次魔改喇叭！

前情提要：2013年1月06日 分音器！！！

上次改完部份的分音器就罷手，
自己知道喇叭背板的螺絲孔牙攻在音箱的木板上，不能常常鬆開螺絲。
因此這次一次把料備齊，作最後一次修改喇叭的工作。

---

上次只針對電容跟電阻，不過已經針對整個喇叭的結構作初步的瞭解了。
這次準備好喇叭箱內線、6.3鍍金端子、台製鍍金喇叭座、4.7uF/100V。
這次打算用 WE 白布線作低音單體喇叭線，Revere 1953作高音單體線。



先拆左邊喇叭，因為一開始不熟箱內狀況，所以還是把低音單體先拆出。

要稍微紀錄一下兩條不同線連接的位置，以免復原時相位接錯

低音單體

高音單體拆不下來，但往內一探，稍微紀錄一下兩條線的位置，
就可以把線材從高音單體上拆下囉。

拆出來的分音器跟喇叭座。

拆出來的舊喇叭箱內線

分音器上次改到一半，刻意沒剪腳

舊的喇叭座

喇叭座內部接線端子

拆下的舊喇叭端子

接下來作分音器跟喇叭座部份，

鍍金喇叭座(應該要再買長尾一點)

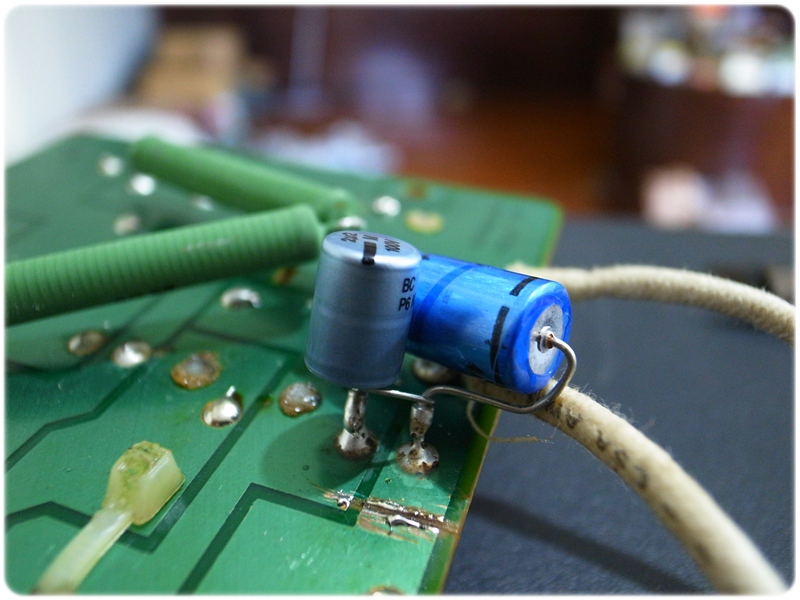

上次未改的 7uF/100V，用 4.7uF + 2.2uF 組成

6.3鍍金端子

將 6.3鍍金端子與喇叭線壓接+一點錫固定

接上分音器的input (正與負)

將分音器線材跟喇叭座接上線

再來準備高音單體與低音單體線，

WE白布線

另一端

壓接後一樣上一點錫固定

Revere 1953 也一樣處理，以上是全部的箱內線材

全部處理好了，接上單體線吧~

高音單體

低音單體

分音器接上線

接線另一視角

接左邊喇叭時碰上一個問題。
全部接好，確認應該沒問題，但接上去卻只有高音單體動，低音單體卻毫無動靜。
一開始以為該不會不小心撞到單體卡圈了，敲敲弄弄的半天，結果不是卡圈。
還把線材跟電容都換回舊的，想說是否有地方弄錯，結果也一樣不出聲。
只好開始 Trace 分音器的電路。
Trace 到下圖地方發現....原來應該整片銅箔的地方，居然被割斷了。
本來紅框被割線處有一沱錫，我以為是不小心『ㄍㄡˊ』到的，還把它清掉，
補上一沱錫就沒問題啦！

補上醜醜的一沱錫~

右邊喇叭照完全一樣的工序，一切順利！
修改之後的聲音比之前精確一點，定位感很不錯，低頻也從片狀有稍微多出一些顆粒，
高頻似乎有些乾，希望 run in 後可以再改善一點。
整體來說算是小小升級啦，畢竟花費也不高，整體升級成本才幾百塊而已。
