miniQ 耳機擴大機 -- 3. 自用miniQ 決定版

前情提要:自用版 miniQ 耳機擴大機 -- 2. 自用miniQ 進化史


改機進入一種狂熱狀態,把一千塊的套件用上每顆幾百塊的電容,
把兩千塊的材料裝進四千塊的機殼,用上八千塊的線。
一切都是這麼的....『自然發生』。



 這次要來補一下之前自用版 miniQ 剩下製作時的圖。



正面板裝上各端子後的樣子。

左為 Neutrik 耳機孔/ 中為 Alps 級進 VR / 電源燈號及開關

背面視圖

背板:左為 AC變壓後電源接駁 / 右為兩組 RCA 端子

背板背面視圖,ansen 網兄有幫我做內嵌式,質感真好~

底板,搭配 ansen網兄的不鏽鋼角錐

底板內側 (有畫上miniQ 板的預定位置)




接下來要開始規劃內部擺放位置與走線。


預定的大致位置 ( 變壓器在另一個機殼)

裝機到約 70% 時的模樣


後面好像就沒有留圖了,只好用文字敘述一下。
目前使用的料材如下,
另一個機殼內,UCC T9 變壓器, Ben 大前級待機用 EI 變壓器。使用連接線接進擴大機箱。
T9 給 UCC 單穩壓,穩出 12Vdc 給 miniQ ,EI 變壓器則給電源開關板吃電。
濾波電容用之前提到的 Siemens EPCOS 2200 uF // 0.1 uF 油質
輸出交連使用 VitaminQ 0.47uF // VitaminQ 0.01uF
全機配線,電源、訊號部份:+ 端採用 Mogami 2514銅線 / G端採用音響駭客 7N 純銀線 1mm



圖中幾個地方要注意:

1. 因為要當前級用,所以將輸出交連改為 0.47 uF ,要是給耳機用要用 220~ 1000uF 。
2. 因為要當前級,所以耳機孔暫時沒接線,之後會簡單搭棚把線路拉過去。
3. 因為想要管子外露,所以管座是鎖在頂板的,所以 PCB 上管座處的紅黑線就是要連管座。





寫到這邊, miniQ 就差不多了。
可能之後會補上全機運作照跟內部成機照,不過可能又要等一陣子了~~~




2012.10.16    補上最新照片~~

正面外觀,依次為耳機座、音量旋鈕、電源開關

頂部真空管

內裝,紅色為銅線、白色大部分為銀線

亂到有點誇張了 @@a

主板外觀,搭配大S5532,管座被移到頂板

電源控制板

UCC 12V單電源

輸出交連電容 VitaminQ 0.1uf 當前級

輸出交連 ROE 金皮470uf  當耳機交連

ROE 金皮超漂亮,藍色殼的是 alps VR

Alps 近拍,RH2702 100kA 雙聯

背面板

真空管近拍

頂板內部,miniQ主板連接管座的線

管子更近拍,Amperex 6922 PQ 橘標特選管

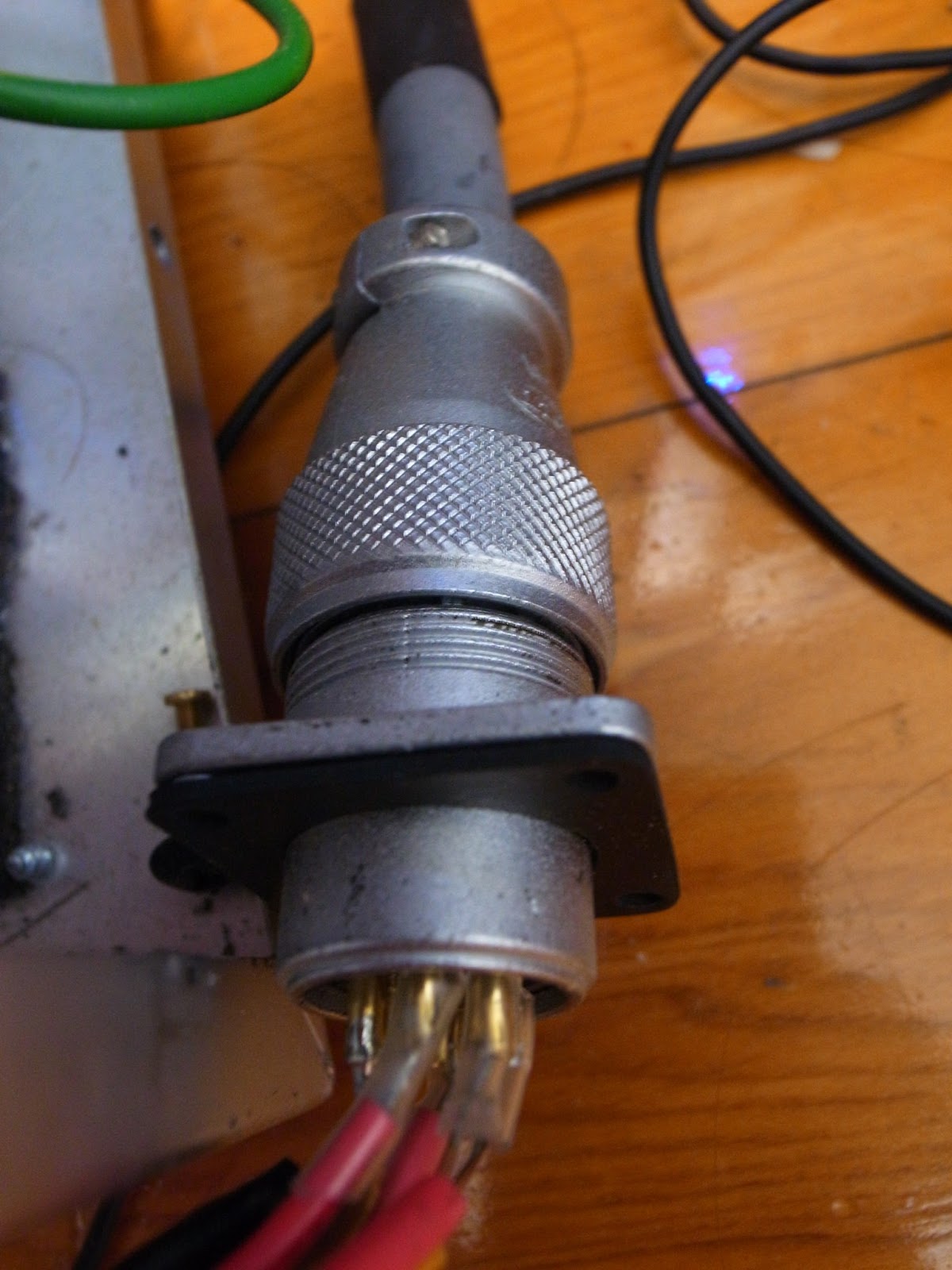

目前沒有電供機箱,所以電供連接端子暫時裸接

電供使用一顆Ben大前級待機變壓器當電源控制板電源
主要放大板由 UCC T9 變壓器供應



現在這台 miniQ 被我當作前級用,聲音溫潤耐聽
暫時不用考慮喇叭的專用前級
有機會幫 miniQ 換個電供機箱就完成了!
